壁をやり替えたので、分電盤を交換して下さい

というわけで、今回は分電盤の交換を行いました。

分電盤交換

現場に着くと、壁が綺麗になっていて分電盤は浮かされていました。

既存のブレーカーに200V回路があるかどうかチェックをしてから取り替えます。確認しないと、間違ったら家電壊れてしまいます。

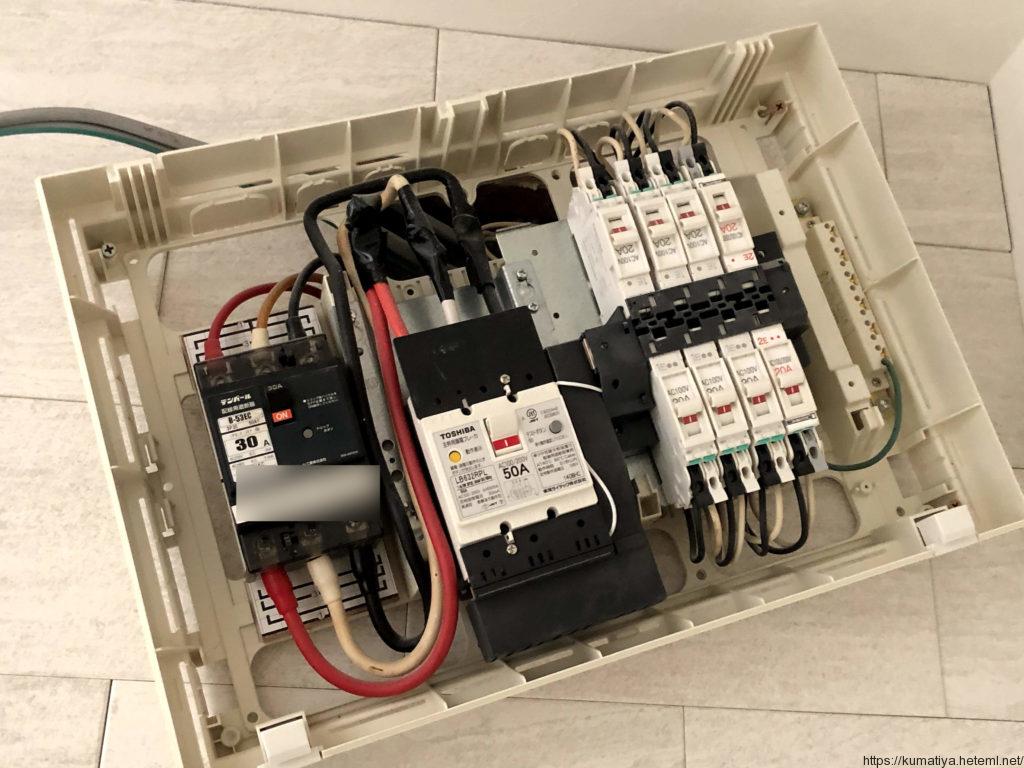

ぱぱっと、分電盤を取り外して、新しい分電盤を取り付けます。

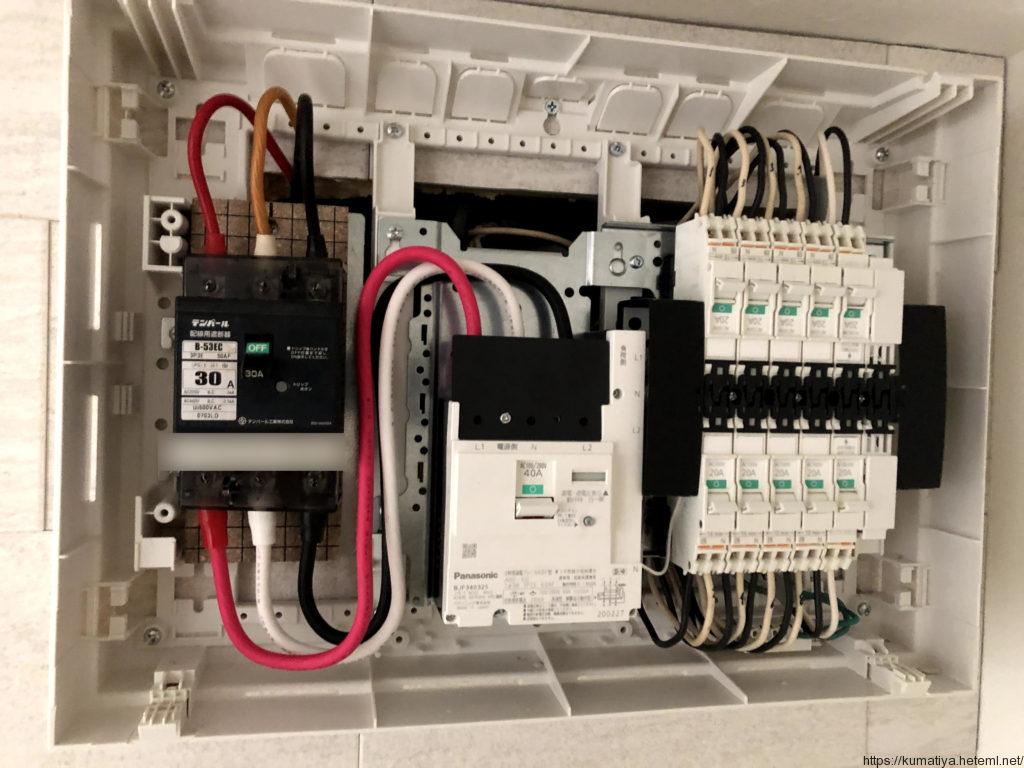

ざっくり、こんな感じに。

一番左のブレーカーは普通の配線遮断器です。このマンションは高圧一括受電になっていて、電力会社の電流制限器(ACL)が付いていません。電力メーターが30Aのものなので、リミッターとしてこのMCBが取り付けてあるので、こちらもそのまま移設しました。

あとはカバーをして完成です。

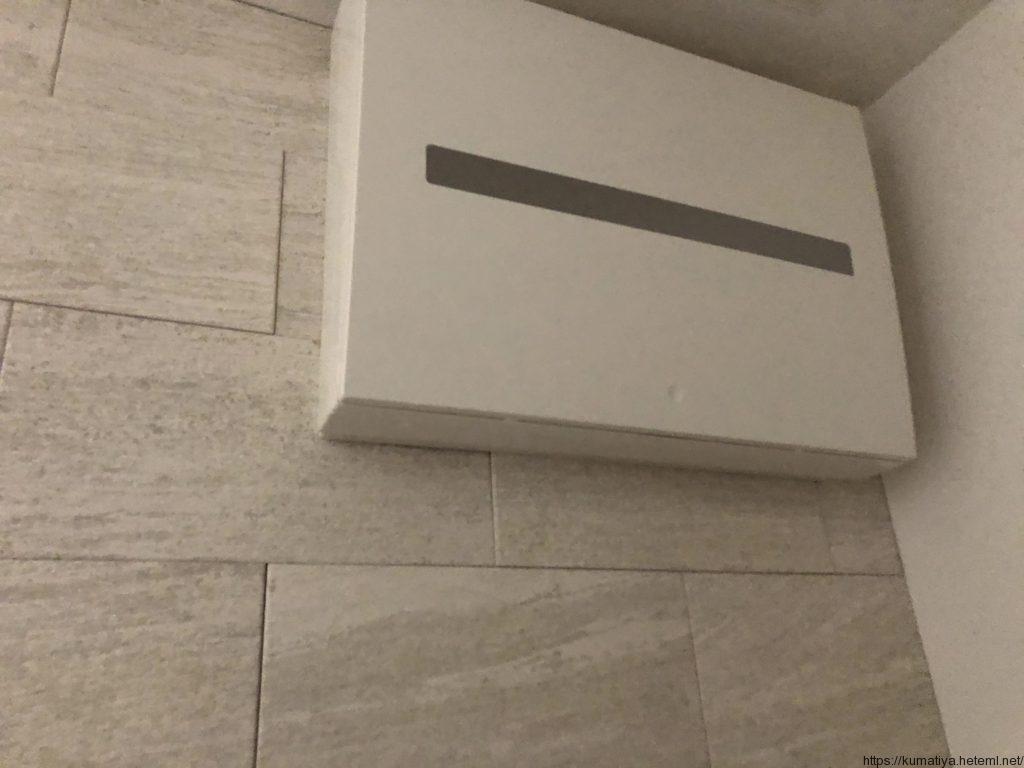

蓋を閉じるとこんな感じ。
