車庫にプリウスの充電コンセントを付けてほしい・・・
というわけで、車庫にEV充電コンセントを増設しました。
配管・配線
200Vのコンセントなので、分電盤から新しく配線をします。

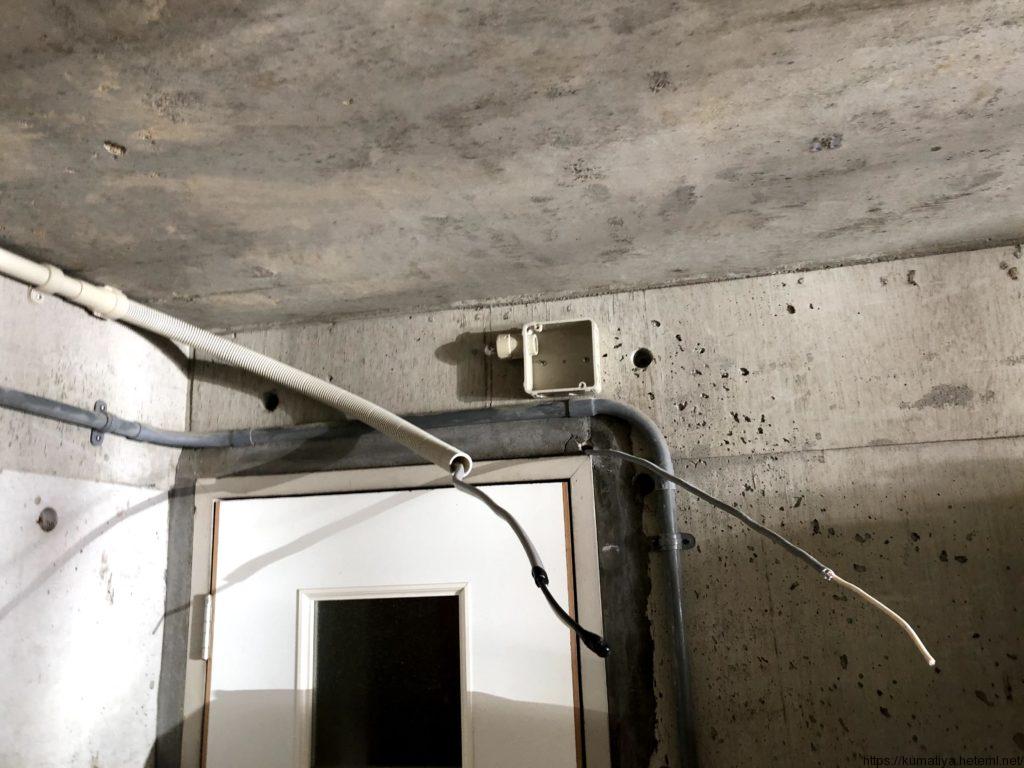

ドア枠の周りのモルタルを斫って車庫に取り込みました。配線のやり易さの為、ボックスで中継です。

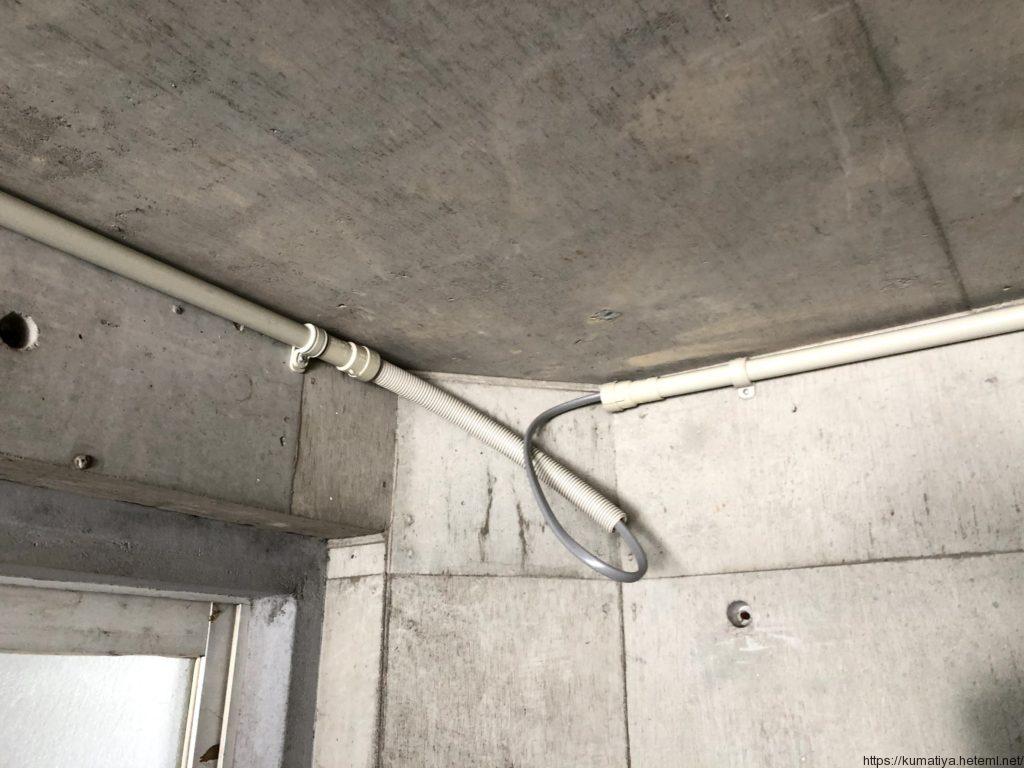

いつものように曲がりはPF管に変換して曲げます。VVF2.6-2Cなので、直線はよく通りますが、曲がりがクセが強くて一人じゃめんどくさいです・・・。天気が良いので仕事せずに、お昼寝したい・・・。

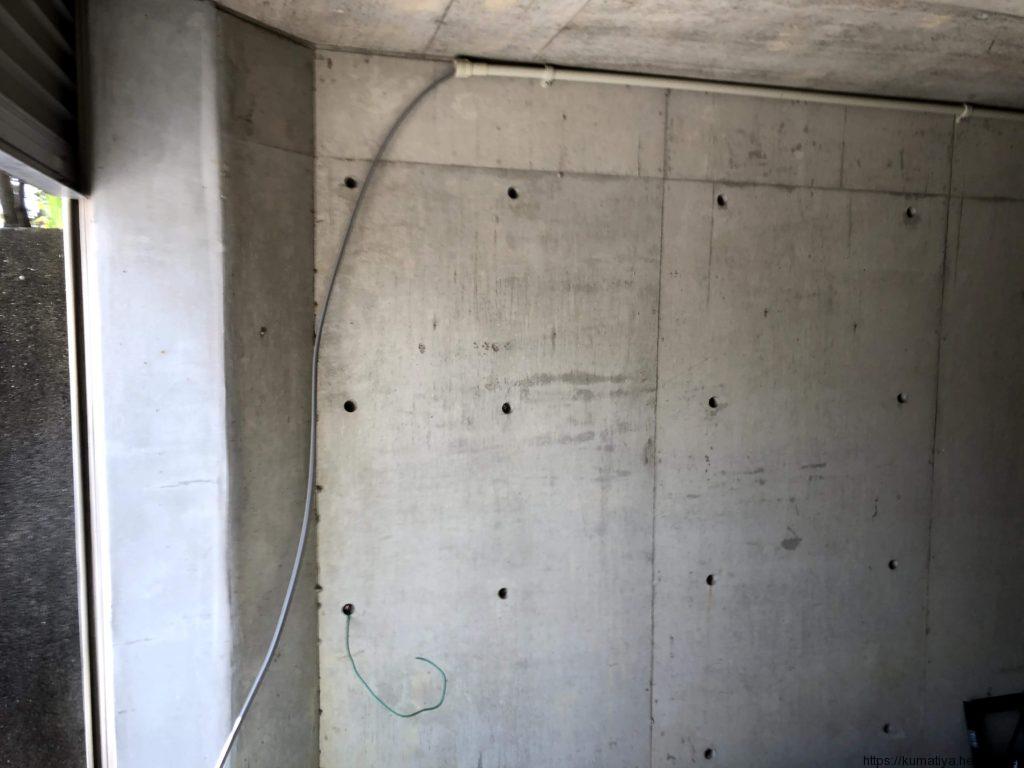

コンセントが付く場所まで配管出来ました。
アースは分電盤に無かったので、このRCのセパレーターにビスをもみこんでアースします。
ここにアースなくても地絡したら分電盤のELBが飛ぶので最悪大丈夫なのですが、充電ケーブルによってはアースが採れてないとエラーになるものがあるので、EV用コンセントはアースは採っておいたほうが良いです。
コンセント取付

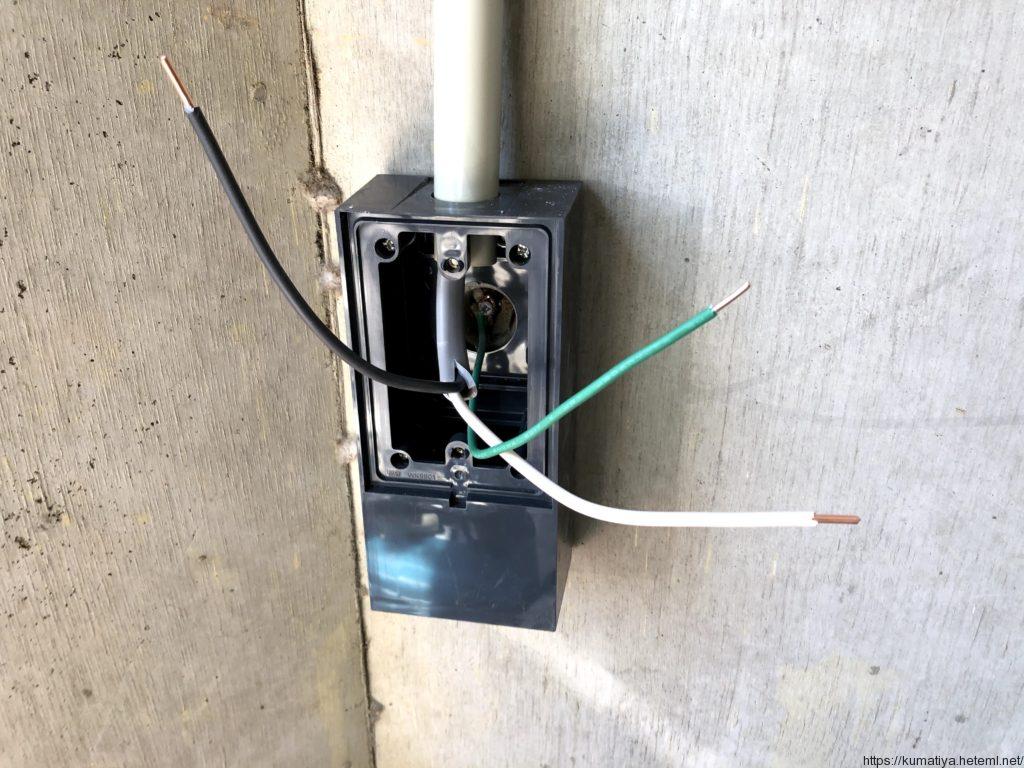

ボックスを取り付けて、配管を突っ込みました。2号コネクタあるはずなのに無かったので、突っ込んでいます。2号コネクタは後で出てきました。
このコンセントは2.0mmと2.6mm用になっています。

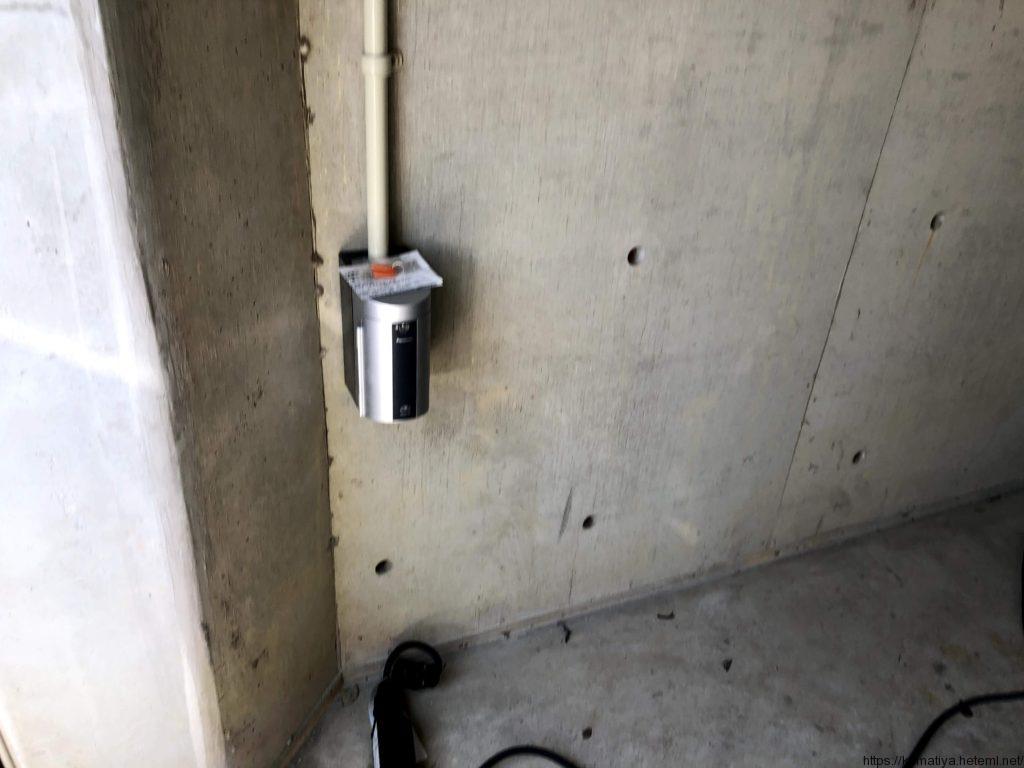

あとは、組み立てれば完成です。
分電盤に200Vのブレーカーを増設

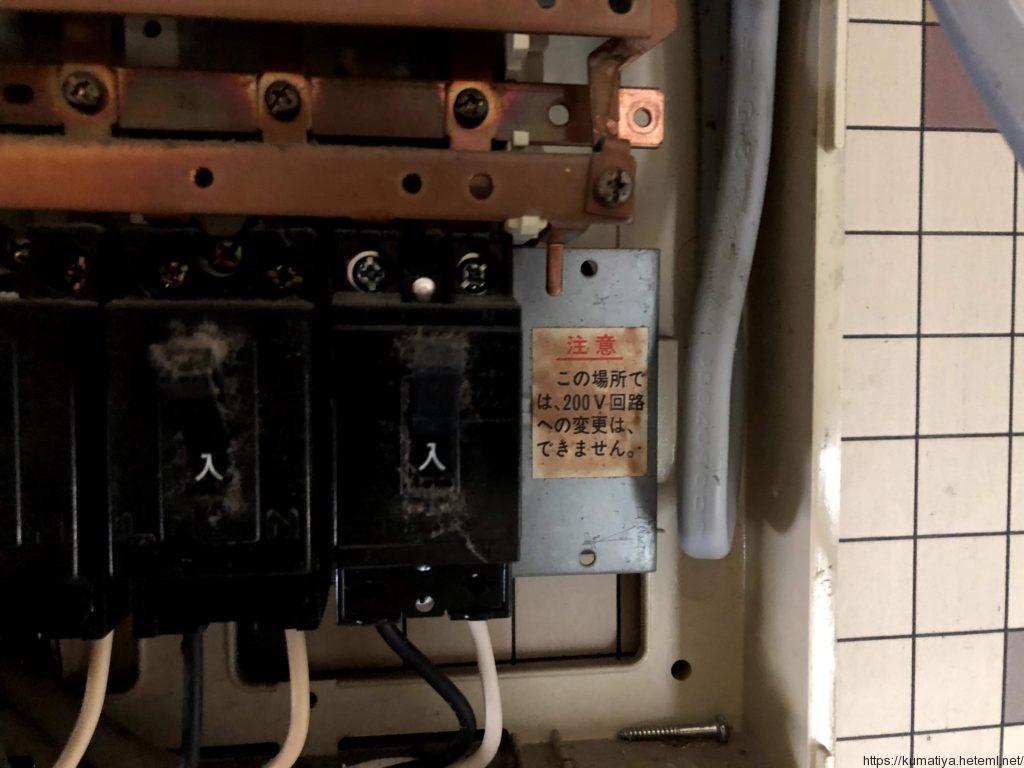

空きスペースあるので楽勝だと思ったら、200Vに変換できない場所でした…。
というわけで、バーからR相を取り出して繋いで完了です。
ブレーカーは充電器の仕様によって違うので要確認です。
